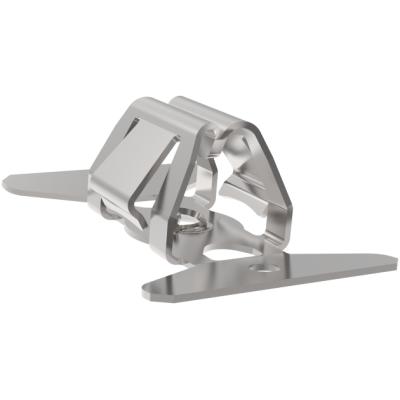

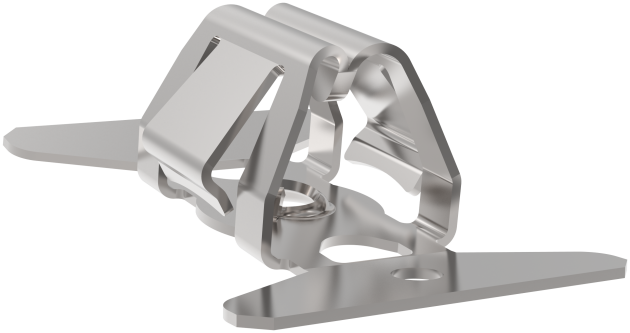

方孔螺母卡扣/244500 方孔螺母卡扣/244500

本店价：

市场价：

会员购买享有折扣

会员价格

会员等级	会员价格
注册用户

已售出 0 件|0 人评价

商品货号 ECS000281
品牌进入 ARaymond 品牌馆
可使用0积分

数量
- + 件

(载入中···)
立即购买加入购物车 收藏去手机购买

规格参数

产品名称 :	方孔螺母卡扣/244500
产品品牌 :	ARaymond

产品介绍

方孔安装螺母方孔安装ST4.2_8-18金属2.15-2.45孔径15.1-15.3管径

货号 244500

紧固件 -

螺母

技术数据

方孔安装螺母，配合螺钉ST4.2，钣金厚度2.15-2.45，方孔尺寸15.1-15.3，22.5-24. 周围空间应用平面45*32

产品组装特征和组装条件

方孔安装金属凸包螺母

产品尺寸（mm）

ha 支撑面上的高度

2,3

b 宽度

h 高度

13,6

l 长度

40,4

hb 支撑面下的高度

11,3 - 11,75

使用条件尺寸 (毫米)

S1 螺纹规格

ST4.2_8-18

F1 厚度

2,15 - 2,45

L1 长度

22,5 - 24

R1 孔直径

15,1 - 15,3

Z1 螺柱尺寸

4,2
