产品名称 :	钣金孔金属卡扣/209891
产品品牌 :	ARaymond

产品介绍

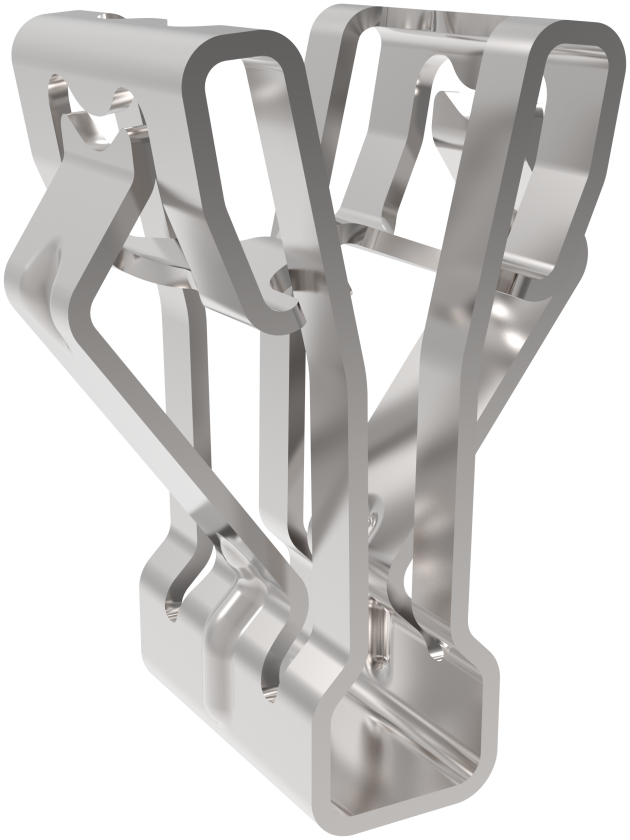

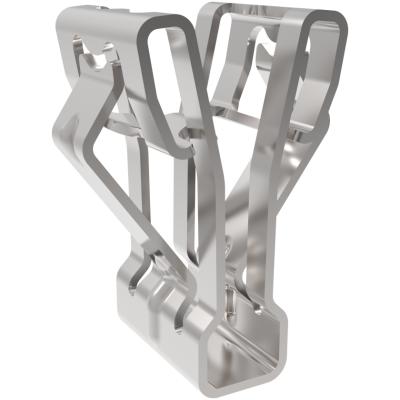

钣金孔金属卡扣-方孔方孔安装金属2.6-2.8孔径管径

货号 209891

紧固件 -

法兰夹

技术数据

钣金孔金属卡扣-方孔安装，钣金厚度2.6-2.8，方孔长度 15 ，宽度7.9-8.1 ，对配筋板尺寸长度10 薄壁处1.6-1.8 拔出力 80N，

产品组装特征和组装条件

金属卡扣，预放入方孔内，筋板卡入

产品尺寸（mm）

b 宽度

12,5

h 高度

l 长度

8,5 - 8,9

hb 支撑面下的高度

使用条件尺寸 (毫米)

X1 螺柱长度

9,7 - 10,3

Y1 螺柱宽度

1,6 - 1,8

B1 宽度

7,9 - 8,1

F1 厚度

2,6 - 2,8

L1 长度

H1 支撑高度

15,1 - 15,3
